下水熱の利用について

近年、太陽光や地中熱などの再生可能エネルギーのひとつとして「下水熱」が注目されており、民間事業者の方でも下水道管内に熱交換器を設置し、熱を利用することが可能です。

札幌市では、下水熱の利用を検討するために必要となる情報として、必要熱量の算定方法・設備の設計・費用の積算方法などを取りまとめた「札幌市下水熱利用ガイドライン」を作成いたしました。



札幌市下水熱利用ガイドライン

下水熱を利用するには、「どの程度の」費用が必要で、「どの程度の」効果が見込めるのか、「どのような」手続きが必要かを把握することが重要です。

そこで、下水熱の導入メリット、設計や概算費用の算出手法、モデルケースでの設計事例を3章に分けて取りまとめています。

【第1章】下水熱利用について：下水熱とは何か、どこにあるのか、利用の効果と手続き

【第2章】下水熱の利用手順：設計の計算方法、概算費用の算出方法、維持管理の仕方

【第3章】設計事例：融雪利用と空調利用の具体的な設計事例



札幌市下水熱利用ガイドライン（PDF：2,225KB）

下水熱とは？

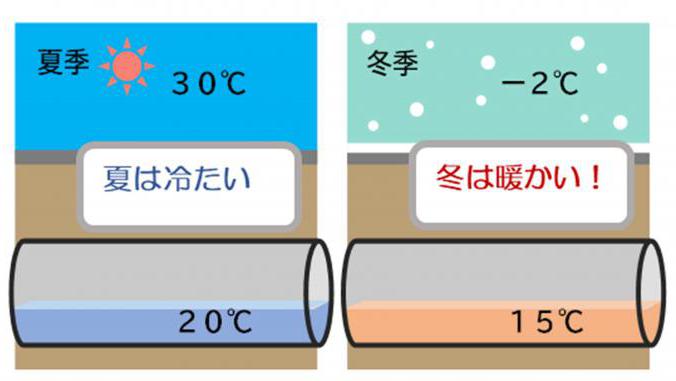

• 「下水の水温」は、外気温度と比べて、「夏は冷たく」、「冬は暖かい」という特徴があります。
• 下水と外気の温度差熱エネルギーは、「下水熱」とよばれ、太陽光と同じく「再生可能エネルギー」です

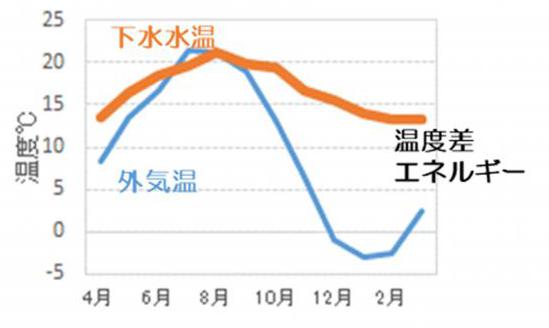

温度差イメージ外気温と下水水温の比較（札幌市）

下水熱を利用すると・・・

• ヒートポンプを使用する暖房の場合、外気を熱源とするより「下水熱」を熱源とすると、加温の「動力を小さく」できます。
• 「電気代の削減」、「CO₂排出量の削減」につながります。

脱炭素社会の実現に貢献します

下水熱がある場所は？

• 下水熱は、市内一円にある下水道管から採熱可能です。

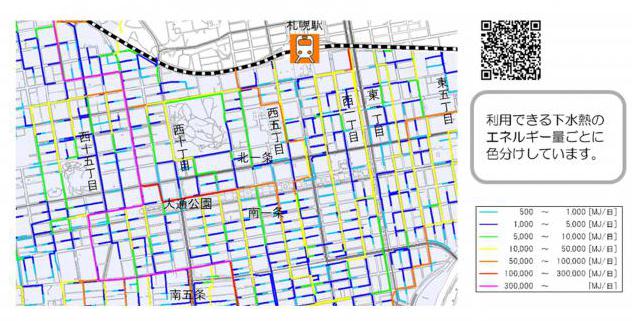

• 下水熱の量と位置を「下水熱ポテンシャル」として、札幌市のホームページで公開しています。
• 札幌市中心部を処理区域にもつ4つの処理区のほかに、中央区の区域のみを表示したマップも作成していますので、ご活用ください。



札幌市下水熱ポテンシャルマップ

各処理区の下水熱ポテンシャルマップ

札幌市下水熱ポテンシャルマップ（創成川処理区）（PDF：1,878KB）

札幌市下水熱ポテンシャルマップ（伏古川処理区）（PDF：1,769KB）

札幌市下水熱ポテンシャルマップ（豊平川処理区）（PDF：2,353KB）

札幌市下水熱ポテンシャルマップ（新川処理区）（PDF：2,403KB）

各処理区の区域については、「札幌市下水道計画概要図」にてご確認ください。

札幌市下水道計画概要図（PDF：3,154KB）

札幌市中央区の下水熱ポテンシャルマップ

創成川処理区、伏古川処理区、新川処理区のポテンシャルマップを統合し、札幌市中央区の区域のみを表示したものです。

札幌市下水熱ポテンシャルマップ（中央区版）（PDF：8,429KB）

下水熱の利用方法は？

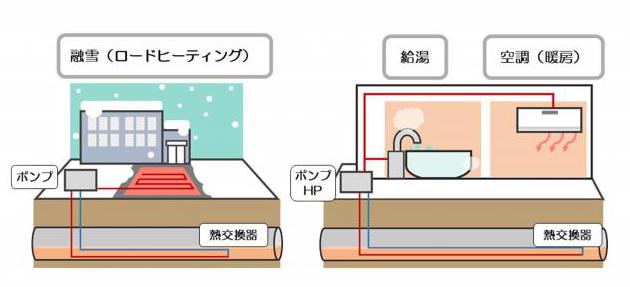

• 下水管の中に熱を回収するための熱交換器を設置し、管内を流れる熱源水と下水が熱交換します。
• 空調・給湯など下水熱だけではエネルギーが不足する場合は、ヒートポンプ(HP)を設置します。
• 空調・給湯利用は、エネルギー消費削減により、建物のZEB化に寄与することができます。

下水熱の実施例は？

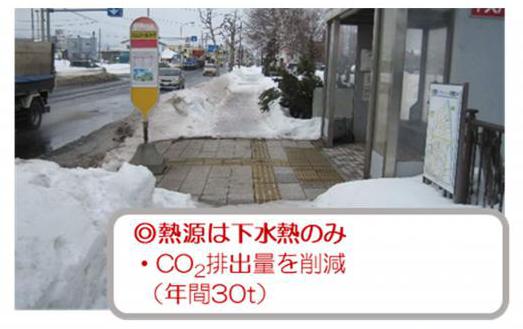

• 北区篠路のバス停留所のロードヒーティング、西区民センター・保健センターの暖房があります。





• 空調（暖房）

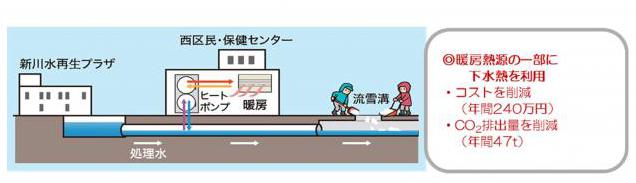

  冬に新川水再生プラザから下水処理水を流雪溝へ送水して、沿線住民が雪を流しています。
  その下水処理水の一部を西区民・保健センター内に引き込み、ヒートポンプで熱エネルギーを回収し、空調（暖房）に利用しています。熱エネルギー回収後の下水処理は、再び流雪溝に戻しています。

下水熱利用の効果は？

• 熱交換器やポンプなど下水熱利用設備を設置するため、初期投資はかかりますが、省エネ効果により、ランニングコストが削減されます。
• 下水からの採熱量、ロードヒーティングの面積、建物の延床面積、設置設備、支援制度の活用など各種条件によりますが、建設費と維持費の総費用は、既存設備より安価となることが期待できます。

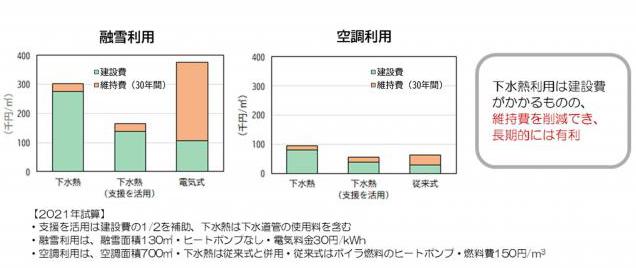

下水熱利用と従来熱源とのコスト比較

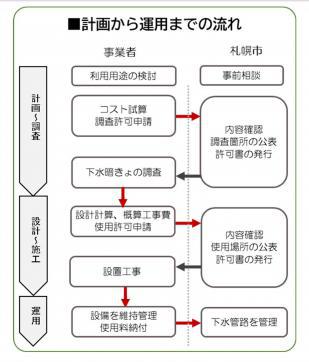

下水熱利用の手続きは？

• 「札幌市下水暗きょの目的外使用に関する規則」に基づいて、各種手続きを進めます。
• 熱交換器を設置するには、下水道管の調査を行っていただきます。
• 下水の熱を利用することに対しては、利用料はかかりませんが、下水道管の使用料が必要となります。
• 下水道管の使用料などは下記のホームページでご紹介していますので、内容をご確認の上、担当部署までご相談ください。

下水熱利用(熱交換器の設置)・光ファイバーの敷設（札幌市下水道河川局ホームページ）
